Чертеж (планировка)
Примечание: на плане приведены основные линейные размеры и функциональные зоны (терраса, жилая зона, санузел).
Технические характеристики контейнера
Контейнерный дом площадью 42 м2
· Спальня 7,5 м²
· Спальня 7,5 м²
· Салун 15 м²
· Туалет Душ 2,5 м²
· Зал 2,5 м²
Раздел | Параметр | Описание / значение |
Общие сведения | Размеры изделия | Размеры контейнеров указываются в контракте. Все размеры могут варьироваться примерно на ±50 мм. |
| Металлические части | Оцинкованная сталь Erdemir 1311. |
| Цементная плита | TSE 634-2. |
Технические данные | Условия сейсмостойкости | 1-я степень. |
| Климатические условия | 3-я климатическая зона. |
| Снеговая нагрузка | 80 кг/м². |
| Скорость ветра | 80 км/ч. Изделие должно быть закреплено к основанию. |
| Пенополистирол (EPS) | TS EN 13163. |
| Коэффициент теплопередачи наружной стены | 0,46 Вт/м²·К. |
| Коэффициент теплопередачи кровли | 0,26 Вт/м²·К. |
| Коэффициент теплопередачи пола | 1,24 Вт/м²·К. |
| Несущая способность шасси | 200 кг/м². |
Пол | Система | Специально профилированная конструкция с болтовыми соединениями. Изделие должно быть установлено на ровной и устойчивой поверхности. |
| Напольное покрытие | ПВХ-винил на цементной плите толщиной 14 мм. |

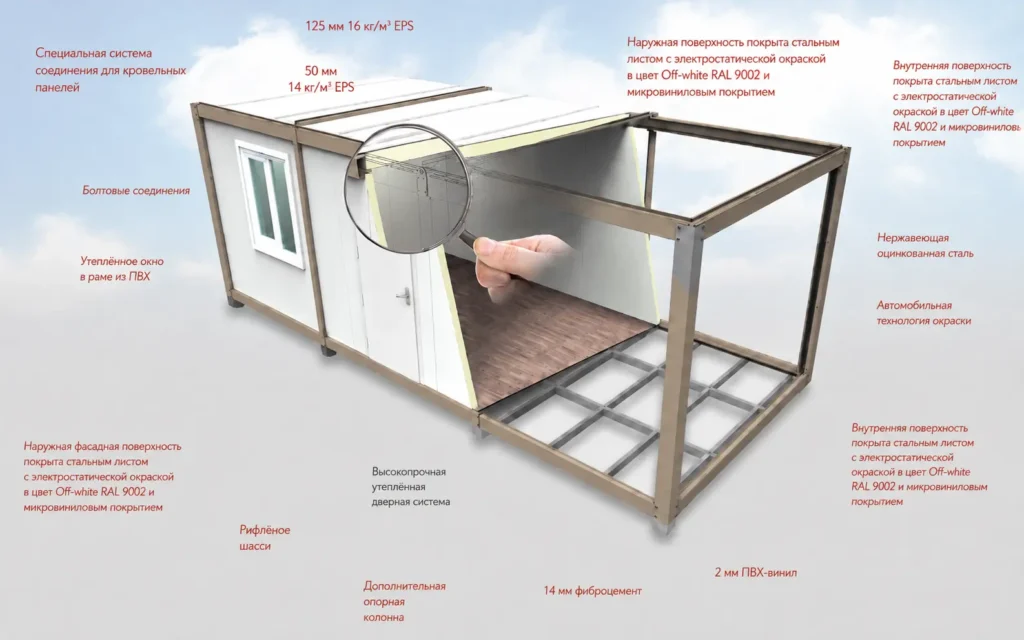

Стены | Система | Специально профилированная сэндвич-панель с утеплителем EPS. |
| Наружная облицовка | Стальной лист с электростатической окраской RAL 9002. |
| Внутренняя облицовка | Стальной лист с электростатической окраской RAL 9002. |
| Теплоизоляция стен | Пенополистирол (EPS) толщиной 50 мм, плотность 12 кг/м³; полная теплоизоляция, безопасные и качественные материалы. |
Кровля | Кровельная система | Специально профилированные фальцевые сэндвич-панели EPS. Дождевая вода отводится через специальную фальцевую систему. |
| Теплоизоляция кровли | Пенополистирол (EPS) толщиной 125 мм, плотность 16 кг/м³; полная теплоизоляция, безопасные и качественные материалы. |
| Наружное покрытие | Стальной лист с электростатической окраской RAL 9002. |
| Внутренняя облицовка | Стальной лист с электростатической окраской RAL 9002. |
Двери | Наружная дверь | Металлическая дверная рама и сэндвич-панель толщиной 40 мм, дополнительно усиленная металлом, с герметичной прокладкой и ПВХ-соединениями. |
| Внутренняя дверь | Дверь MDF с рамой из оцинкованного металла с электростатической окраской; размер 1980 × 755 мм. |
Окна | Окно | ПВХ-окно 890 × 1135 мм. Одностворчатое, открывается на 90°. |
| Подоконник | ПВХ используется на внутренней кромке подоконника. |
| Стекло | Двойной стеклопакет. |
Окраска | Наружные и внутренние поверхности | Стальной лист с электростатической окраской RAL 9002. |
| Металлические части | Стальной лист с электростатической окраской RAL 1019. |
Электромонтажные работы | Система | Открытая прокладка по поверхности. |
| Кабель | Для розеток используются кабели 3×2,5, для освещения — 2×1,5; кабели NYM, сертифицированные TSE. |
| Освещение | Используются материалы, сертифицированные TSE. |
| Розетки и выключатели | Устанавливаются в каждом помещении. |
Санитарно-технические установки | Система | Открытая прокладка по поверхности. |
| Чаша унитаза | Используется материал ABS. |
| Унитаз | Керамика, сертифицированная TSE. |
| Душевой поддон | Изделия на акриловой основе, сертифицированные TSE. В контейнерах WC-Shower душевые поддоны не используются. |
| Раковина | Изготавливается из ABS и материалов, сертифицированных TSE. |
| Трубопровод чистой воды | Материал PPRC, сертифицированный TSE. |
| Трубопровод сточных вод | Материал PVC, сертифицированный TSE. |
| Аксессуары | Зеркало, держатель туалетной бумаги, держатели мыла и прочие аксессуары сертифицированы TSE. |
WC-душ | Вентиляция | Для душевых зон используются шторки. Для душа и WC применяется вентиляционный элемент 210 × 250 мм. В коридорах устанавливаются 2 вентиляционных элемента 600 × 400 мм на обеих боковых стенах. |
| Покрытия пола и стен | Пол душевой полностью покрывается ПВХ-винилом. Стены покрываются ПВХ-винилом на высоту до 1300 мм, кроме перегородок. В санузлах стены и пол покрываются ПВХ-винилом на высоту не менее 300 мм. |
| Дверь | Для WC используются двери шириной 900 мм, открывающиеся наружу. |
| Освещение | Влагозащищенный светильник 2 × 18. |
Доставка | Подъем | Подъем осуществляется с помощью специально разработанных кронштейнов и колонн. |
